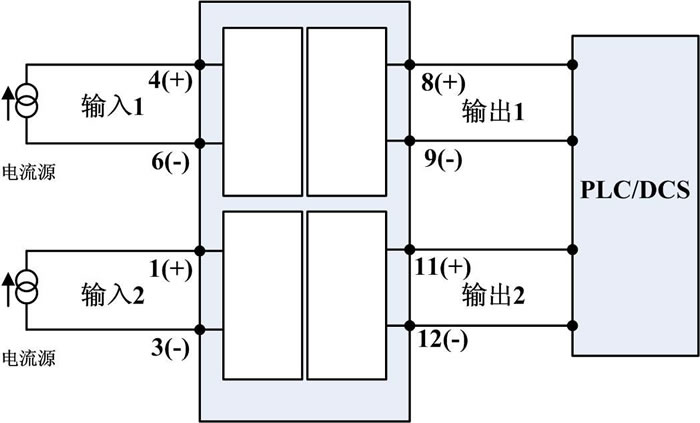

模擬量輸入信號隔離器的種類許多，從輸入通道數來分有單路和雙路，以及一路輸入、二路輸出信號分配功用的種類。供電方法來分又有回路供電型和獨立供電型。

回路供電型

    回路供電型信號隔離器俗稱無源信號隔離器，其輸入輸出均為二線，接線非常便利，它把DCS、PLC或數顯表供給電源經阻隔給二線制變送器配電，同時，二線制變送器產生4-20mA信號阻隔輸入到DCS、PLC或數顯表。它特別合適于現場為二線制變送器，需求阻隔輸入到DCS、PLC體系或數顯儀表，而輸入設備的輸入卡具有內部供電功用的場所，如圖1。

    可是無源信號隔離器有缺少之處：

1、無源信號隔離器相當于一個負載，通過阻隔器在阻隔兩頭之間有一個不大于6V的壓降，因此它給二線制變送器配電作業電壓會下降，一般央求變送器12V供電能作業。

    例：供電24V，RL=250Ω，當20mA時，供給二線制變送器配電電壓UO≈24V-0.02×RL-6≥13V，這樣一般央求二線制變送器要在12V電壓正常作業。

2、無源信號隔離器傳輸精度相對獨立供電的阻隔器要差一點，為0.4%F.S.，選用時要特別留神。

    獨立供電型

    這是最為常用的配二線制變送器的信號隔離器，它需求對阻隔器獨立供電。其特性是：

1、信號隔離器傳輸精度高，抵達0.1％ F.S.。

2、信號隔離器接線方法活絡，能夠接二線制變送器、三線制變送器或電流源信號，運用活絡便利。

3、電源、輸入、輸出之間無缺阻隔，確保高抗干擾功能。

    一進二出信號分配隔離器

    在運用中，我們還會常常遇到將一個變送器信號接入兩個或兩個以上接收設備的狀況，若選用串聯環路，則環路中任一處開路都會構成整個環路上的表面無信號，并且負載電阻之和很簡略跨越變送器的負載才調 還必需確保兩個負載信號之間參考點不一樣。

    因此一般不選用這種方法，一般選用的方法是：在環路中串接一個電阻， 再將負載并聯在電阻上取電壓信號，如串聯一個250Ω電阻將4-20mA電流信號轉換成1-5V電壓信號。這種方法當然能避免開路及負載才調等問題，但卻存在以下缺少：

1、通過串聯電阻取電壓信號方法是以假定接收設備的輸入阻抗無量大為條件的，所以接收設備的輸入阻抗必定對信號的丈量發作過錯，并且，并聯設備數目越多，過錯越大。

2、導線越長，線阻的電壓降越大，對實踐電壓信號的影響也越大，因此，信號傳輸距離不能太長。

3、由于RFI/EMI的信號簡略與電壓信號疊加，所以該聯接易受無線射頻/電磁干擾。

    處理以上問題的最理想計劃是運用信號分配器（這種信號隔離器一起具有配電阻隔器和信號分配器的功用）。把一路輸入轉換成阻隔二路輸出，精度高、阻隔才調強。

1、通過信號隔離器輸出的兩路信號既可相同也可不同，變送器和各個接收設備間無缺阻隔。

2、任一接收設備出現的缺陷不會影響整個環路及另一個接收設備。
